Алексеев С.И.

Механика грунтов. Часть 7




Решения Буссинеску для круглого жёсткого штампа

Аналитическое решение по определению значений величин контактных напряжений, получено Буссинеску в виде зависимости:

Зависимость распределения эпюры контактных напряжений по Буссинеску.

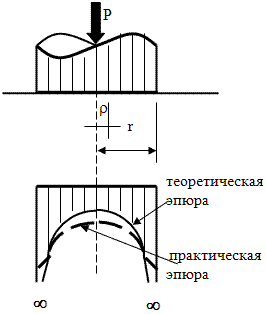

Расчётная схема для решения задачи Буссинеску.

Расчётная схема для решения задачи Буссинеску.

Анализируя аналитическую зависимость (см. приведённую выше формулу и схему), можно записать, что

При ρ = r → Рρ = ∞

При ρ = 0 → Рρ = 0,5Рср

и построить теоретическую эпюру контактных напряжений. Фактически же, грунт под подошвой фундамента, при давлениях, стремящихся к бесконечности (краевые точки) разрушаясь, приводит к перераспределению напряжений, возникает практическая эпюра (см. приведенную схему). Однако в данной методике также не учитываются свойства грунта основания.

При дальнейших исследованиях было установлено, что эпюра контактных напряжений под подошвой фундамента будет зависеть от его гибкости (Г) - обобщённой характеристики, учитывающей деформативные свойства основания.

Р = f(Г)

Понятие гибкости (Г) было введено профессором Горбуновым-Посадовым М.И.

Выражение гибкости фундамента по Горбунову-Посадову М.И.

  • Е0 – модуль деформации грунта;
  • ℓ – полудлина фундамента (балки);
  • Е1 – модуль упругости материала фундамента;
  • h1 – высота фундамента.

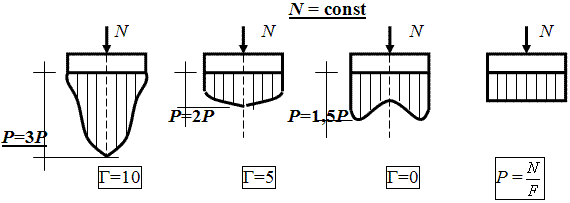

Эпюры контактных напряжений под подошвой фундамента в зависимости от его гибкости.

Эпюры контактных напряжений под подошвой фундамента в зависимости от его гибкости. Крайняя правая схема на данном рисунке показывает, что для абсолютно жёстких фундаментов (Г=0), в целях аппроксимации, принята не фактическая седлообразная эпюра контактных напряжений, а прямоугольная (использование аппарата теории упругости к грунтам).

Форма эпюры контактных напряжений зависит и от ширины подошвы фундамента Р = f(b) и при прочих равных условиях (mv – const; N – const) и может быть представлена на следующей схеме:

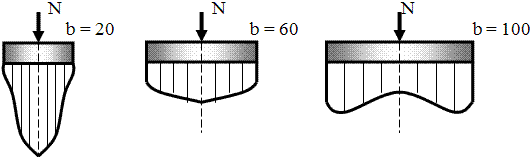

Эпюры контактных напряжений под подошвой фундамента в зависимости от его ширины.

Эпюры контактных напряжений под подошвой фундамента в зависимости от его ширины.

Форма эпюры контактных давлений зависит и от степени нагружения фундамента Р = f (N) и при прочих равных условиях (mv – const; F - const) может быть представлена на следующей схеме:

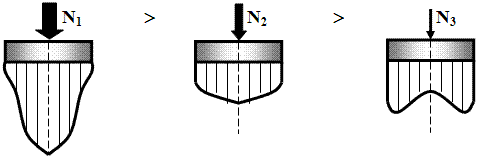

Эпюры контактных напряжений под подошвой фундамента в зависимости от степени нагружения.

Эпюры контактных напряжений под подошвой фундамента в зависимости от степени нагружения.

Таким образом, приведённые примеры дают наглядную картину изменения величины и формы эпюры контактных напряжений в зависимости от поэтапного нагружения (увеличение веса сооружения в процессе его строительства), что значительно осложняет решение поставленной задачи.
