Алексеев С.И.

Механика грунтов. Часть 6




Определение напряжений sz при действии любой распредёленной нагрузки (метод элементарного суммирования)

Задачу решаем приближённо. Разбиваем площадь загружения на ряд простых многоугольников и заменяем его воздействие элементарной сосредоточенной силой (см. ниже приведённую расчётную схему).

Рассмотрим ri элемент загруженный элементарной нагрузкой Pi:

Напряжение в массиве грунта от воздействия единичного элемента.

В результате получено напряжение в массиве грунта от воздействия единичного элемента. Pi – нагрузка на данный элемент.

Вертикальное напряжение в точке грунта как сумма напряжений от единичных элементов.

Вертикальное напряжение в точке грунта определяется, как сумма напряжений от единичных элементов.

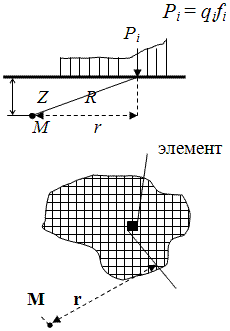

Расчётная схема для определения напряжений от распределённой нагрузки.

Расчётная схема для определения напряжений от распределённой нагрузки.

Эта задача трудоёмкая, особенно при большом числе элементов (в практике используется программный расчёт с использованием вычислительных средств).

Достоинство:

  • Способ универсален.

Недостатки:

  • Точность зависит от табличных данных.
  • Значительная трудоемкость вычислений.
