Выполняя отбор проб для испытания грунтов, мы нарушаем его структуру и, следовательно,
нарушаем его свойства, поэтому практикуются полевые испытания грунта штампами: большого
и малого диаметра (см. рисунок).

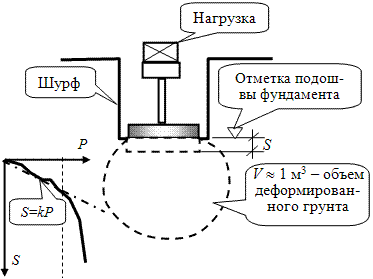

Схема штампового испытания грунта в полевых условиях с построением кривой осадки
и последующим вычислением модуля общей деформации.
Для испытаний грунтов оснований используется стандартный штамп F = 5000 см2.
Нагрузка увеличивается ступенями = 0,05 МПа.
Во время испытаний наблюдаем за осадкой нашего штампа. Так как нагрузку задаем сами,
то в любой момент времени знаем Р.
Такая задача решена в теории упругости.
– формула Шлейхера–Буссинеску
Где:
- ω– коэффициент, зависящий от жесткости штампа;
- b – ширина штампа;
- μ – коэффициент бокового расширения грунта (коэффициент Пуассона);
- Е0 – модуль общей деформации.
Достоинство:
- испытание грунта ненарушенной структуры.
Недостатки:
- трудоёмкость;
- продолжительность испытаний.
По результатам испытаний, зная измеренные величины, представляется возможность определить
модуль общей деформации грунта:
