Алексеев С.И.

Механика грунтов. Часть 14




Меры по уменьшению чувствительности зданий к неравномерным осадкам

1. Стремятся сделать сооружение максимально гибким.

Для того чтобы сделать сооружение как можно более гибким не нарушая его целостности, устраивают разрезные конструкции. Например, при возведении моста на слабых грунтах устраивают разрезные пролеты. На скальном основании возможно устройство неразрезных конструкций. В здании это делается путем деления его на осадочные швы (см. схему на рисунке).

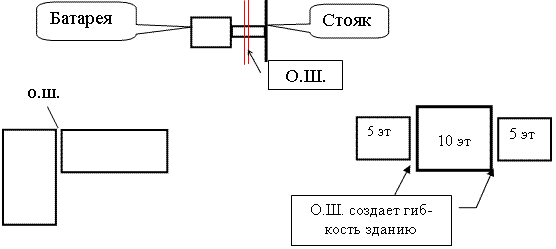

Схема конструктивного решения для здания по устройству осадочных швов.

Схема конструктивного решения для здания по устройству осадочных швов.

Шов – это законная трещина, а возникновение трещин способствует перераспределению напряжений. Раскрытие трещины (шва) нужно для того, чтобы при неравномерной осадке не произошло его закрытие. Поэтому и швам должно предъявляться особое значение.

При проектировании осадочного шва необходимо учитывать расположение санитарно-технического оборудования (см. ниже). Осадочный шов не должен пересекать внутренние инженерные сети во избежание их разрушений.

Осадочные швы устраиваются:

  • В местах изменения конфигурации здания в плане.
  • В местах изменения этажности.

Схема рекомендуемого расположения осадочных швов в здании.

Схема рекомендуемого расположения осадочных швов в здании.

Особое внимание необходимо уделять проектированию высотных зданий с пристройками.

Пример: Рассмотрим конструктивные особенности здания гостиницы «Россия» в г. Санкт-Петербурге на площади Чернышевского. К этому основному 10 этажному зданию (см. рисунок) примыкают с четырёх углов двухэтажные легкие пристройки. Десятиэтажный корпус выполнен на плите, а пристройки на столбчатых отдельно стоящих фундаментах, отделённых от основного здания осадочными швами.

Схема - план здания гостиницы «Россия» в Санкт-Петербурге.

Схема - план здания гостиницы «Россия» в Санкт-Петербурге.

Схема примыкания двухэтажной части здания к многоэтажной.

Схема примыкания двухэтажной части здания к многоэтажной.

При развитии осадки здания осадочный шов закрылся, и появились горизонтальные усилия в перекрытиях пристроек, в результате возникли трещины в несущих и ограждающих конструкциях двух этажных зданиях и уклон в дисках перекрытий с i » 0,02. Комплекс зданий был подвержен реконструкции. Причины подобных деформаций - влияние загруженных соседних площадей. В таких случаях необходимо устройство разделительного шпунта.

Принципиальная схема устройства разделительной шпунтовой стенки в месте осадочного шва показана на приведённой схеме (см. рисунок).

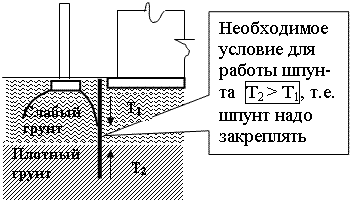

Схема необходимости устройства разделительного шпунтового ограждения для снятия взаимного влияния двух частей здания.

Схема необходимости устройства разделительного шпунтового ограждения для снятия взаимного влияния двух частей здания.

2. Устройство зданий на консолях.

Использование консольного примыкания зданий позволяет либо отказаться от устройства осадочного шва (левая схема на нижнем рисунке), либо отодвинуть здания друг от друга и тогда убрать эффект взаимного влияния фундаментных конструкций (правая схема на нижнем рисунке).

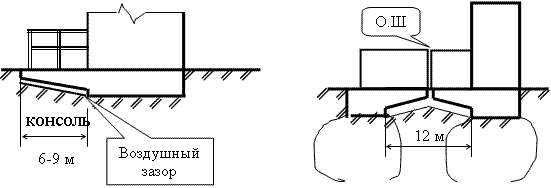

Схема конструктивного решения примыкания малоэтажной части здания к многоэтажной.

Схема конструктивного решения примыкания малоэтажной части здания к многоэтажной.

3. Увеличение жёсткости здания.

Для повышения жёсткости здания выполняют железобетонные (ж/б) пояса, располагая их в уровне междуэтажных перекрытий.

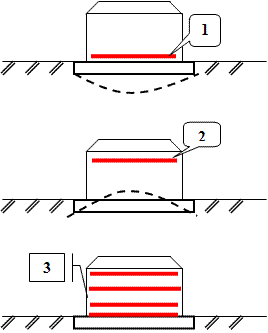

Схема конструктивного решения для здания по увеличению жёсткости с использованием железобетонных поясов.

Схема конструктивного решения для здания по увеличению жёсткости с использованием железобетонных (ж/б) поясов.

Если предполагается деформация здания в виде прогиба, то ж/б пояса целесообразно устанавливать в уровне первого этажа (1) для восприятия возникающих растягивающих усилий.

Если предполагается деформация здания в виде выгиба, то ж/б пояса целесообразно устанавливать в уровне верхнего этажа (2) для восприятия возникающих растягивающих усилий.

Часто делают ж/б пояса в плоскости нескольких перекрытий (3). Это необходимо в период постройки здания, когда ж/б пояса могут включаться в работу по мере возникновения осадок (ставят их примерно через два этажа).

4. Увеличение прочности зданий с сохранением жёсткости.

Для увеличения прочности зданий – их делают с поперечными несущими стенами (требование к конструктивным особенностям).

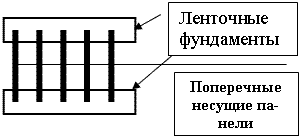

Схема конструктивного решения по увеличению прочности здания, устройством поперечных несущих стен.

Схема конструктивного решения по увеличению прочности здания, устройством поперечных несущих стен.

Для выравнивания неравномерной осадки устраивают сплошные ж/б фундаменты в виде плит.
