Замена слабого слоя грунта основания. Устройство песчаных подушек

Песчаные подушки обычно выполняют из средне- или крупнозернистого песка (может использоваться и щебень).

Одна из основных целей устройства песчаной подушки – это уменьшить глубину заложения фундаментов (h₂) при прорезке слабого слоя грунта (см. схему).

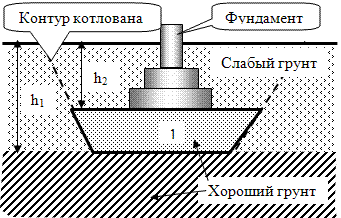

Песчаная подушка полностью прорезает слабый слой грунта. 1 - песчаная подушка (хороший грунт).

При большой мощности слабого слоя грунта (h₁) экономически не выгодно заглублять фундамент на такую глубину. С целью уменьшения глубины заложения фундамента (h₂), выполняют песчаную подушку, укладывая ее в распор со стенками котлована. Песчаную подушку укладывают с заданной степенью плотности, обеспечивая, таким образом, передачу давления от фундамента на хороший грунт, что позволяет снизить величину возможных осадок.

Другая цель устройства песчаной подушки – это уменьшить интенсивность давления от фундамента на слабый слой грунта (см. конструктивное решение с расчётной схемой).

Песчаная подушка не полностью прорезает слабый слой грунта и расчётная схема для данного решения с принятыми обозначениями для определение размеров подушки.

В этом случае фундамент опирается на песчаную подушку (хороший грунт), а ниже располагается слабый слой грунта. Возникает необходимость проверки слабого подстилающего слоя грунта. Такая проверка производится исходя из следующего условия (см. расчётную схему):

(1)

где σ_zg - ордината эпюры природного давления грунта, приходящегося на кровлю слабого подстилающего слоя; σ_zp - ордината эпюры дополнительного (уплотняющего) давления грунта, приходящегося на кровлю слабого подстилающего слоя; R_сл. – расчетное сопротивление слабого слоя грунта в уровне низа подушки от условного фундамента.

Условие (1) позволяет запроектировать песчаную подушку, используя метод последовательных приближений:

1. Первоначально задаются высотой песчаной подушки (h_п), исходя из геологических условий и планируемого производства работ.
2. Строят эпюры природного и дополнительного (уплотняющего) давлений грунта.
3. Вычисляют R_сл – расчетное сопротивление слабого слоя грунта в уровне низа подушки от условного фундамента. Ширина подошвы условного фундамента определяется исходя из угла a - рассеивания напряжений, который принимается:
   • a = 45° - для торфа;
   • a = 50…60° - для пылеватых песков.
4. Проверяется условие (1). В случаи выполнения данного условия, проектирование песчаной подушки считается выполнено, верно. В противном случае - производится вновь проектирование песчаной подушки, которое заключается, прежде всего, в изменении ее высоты.

В случае необходимости устройства песчаной подушки высотой h_п > 1 м, ее ширина выбирается из условия равновесия в предельном состоянии по специально разработанной методике Б.И. Далматова.

Песчаные подушки могут устраиваться и с целью уменьшения глубины заложения фундаментов, проектируемых в промерзающих пучинистых грунтах. В таком случае песчаная подушка, выполненная их крупнозернистого (не пучинистого) грунта – основания. Наиболее актуально выполнение таких мероприятий для районов с глубоким сезонным промерзанием, что позволяет существенно снизить глубину заложения фундаментов, получая в итоге экономический эффект.

Следует подчеркнуть, что песчаную подушку не рекомендуется устраивать при следующих условиях:

1. При наличии в пределах высоты подушки переменного уровня грунтовых вод подушка работает как дренаж. В этом случае возможно проявление явления суффозии, а также заиливание подушки, что может привести к дополнительным осадкам фундаментов и превращения подушки в обычный пучинистый грунт.
2. При наличии в пределах высоты подушки напорных грунтовых вод и заложении подошвы фундамента выше расчетной глубины промерзания промерзание песчаной подушки может привести к пучению грунта подушки за счёт действия напорных грунтовых вод.
