Алексеев С.И.

Основания и фундаменты. Часть 6




Проектирование внецентренно нагруженных свайных фундаментов

При наличии внешнего момента, действующего на свайный ростверк, расчет свайного фундамента ведется по формулам внецентренного сжатия. В этом случае под подошвой ростверка будет образовываться эпюра давлений в виде трапеции (см. схему). Тогда каждая свая будет испытывать разную нагрузку.

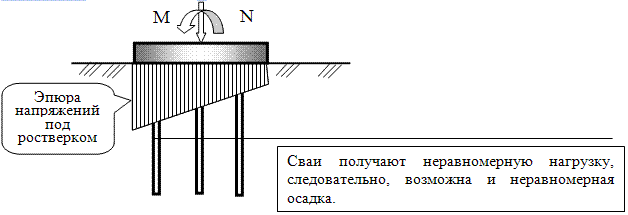

Схема внецентренно нагруженного свайного фундамента с трапециевидной  эпюрой давления под ростверком.

Схема внецентренно нагруженного свайного фундамента с трапециевидной эпюрой давления под ростверком.

Для выравнивания нагрузки, приходящуюся на каждую сваю, выполняют проектирование не симметричного расположения рядов свай с использованием приёма разбивки трапециевидной эпюры давления под ростверком на равновеликие площади. (см. схему).

Схема несимметричного расположения рядов свай при разбивки трапециевидной эпюры давления под ростверком на равновеликие площади.

Схема несимметричного расположения рядов свай при разбивки трапециевидной эпюры давления под ростверком на равновеликие площади.

С аналитической точки зрения, необходимо выравнивать нагрузки по сваям, для этого смещают центр свайного основания, стремясь его к совмещению с центром давления.

Для определения нагрузки, приходящейся на каждую сваю, необходимо выполнить построения, обозначенные на нижней схеме.

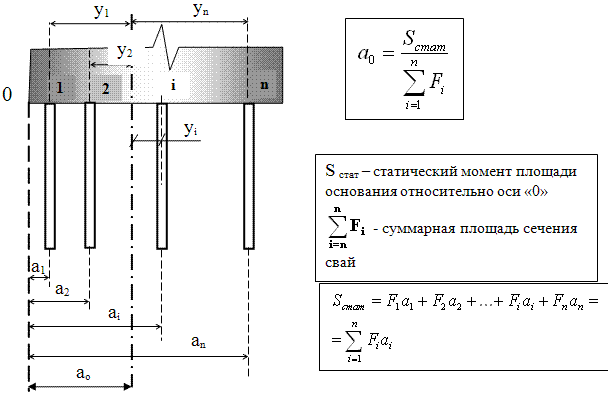

Схема не симметричного свайного фундамента с определением смещённого центра тяжести.

Схема не симметричного свайного фундамента с определением смещённого центра тяжести.

Определяем положение смещенного центра тяжести свайного основания (а0). С учётом обозначений на приведённой схеме, получим:

,

где аi – расстояние от оси «О» до оси каждой сваи (см. схему). Fi – площадь поперечного сечения каждой сваи.

Для свай одинаковых размеров получим:

.

Тогда для внецентренно нагруженного свайного фундамента максимальное давление будет приходиться на крайнюю сваю:

(1)

где J - момент инерции свайного основания; у1 – расстояние от оси смещенного центра тяжести свайного основания до оси крайней сваи.

J0 - момент инерции площади поперечного сечения ствола сваи, относительно своей собственной оси (мал – пренебрегаем); уi – расстояние от оси смещенного центра тяжести свайного основания до оси i сваи.

Умножаем правую и левую часть выражения (1) на Fсв (получим усилие, приходящиеся на сваю)

По данному выражению можно определять усилия, приходящиеся на любую сваю с проверкой её несущей способности (расчетной нагрузки, допускаемой на сваю). (Расчёт по I предельному состоянию).
