Определение несущей способности свай методом зондирования

Несущая способность свай на строительной площадке может быть определена методом зондирования. По данному методу в основание погружается инвентарная труба (зонд) с закрытым наконечником (см. схему).

Зондирование может осуществляться:

  • Вдавливанием (статическое зондирование).
  • Забивкой (динамическое зондирование).

По величине сопротивления погружению (Робщ = Рост + Рбок) судят о несущей способности сваи. Зонд может иметь уширенное относительно трубы остриё и в этом случае определяется только сопротивление под остриём (Рост). Зная Робщ и Рост можно определить сопротивление грунта по боковой поверхности зонда Рбок.

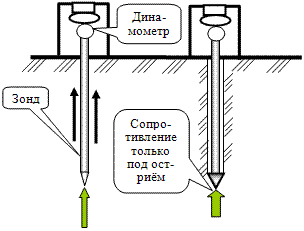

Принципиальная схема проведения испытаний грунтов (свай) методом зондирования.

Принципиальная схема проведения испытаний грунтов (свай) методом зондирования.

К примеру, если по результатам зондирования получили:

Робщ = Рост + Рбок = 120 кг/см2

Рост = 40 кг/см2

Тогда: Рбокобщ - Рост = 120 - 40 = 80 кг/см2

Таким образом, по данному методу зондирования можно судить о несущей способности сваи, а также с использованием эмпирических формул определять модуль общей деформации грунта Е0.

Преимущество данного метода – малая стоимость, возможность проведения большого количества испытаний на строительной площадке.

Пример графического представления результатов зондирования, в виде величины сопротивления зонда от глубины погружения, представлен на схеме.

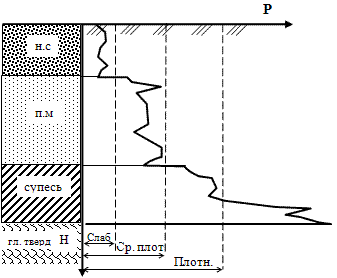

Схема обработки результатов зондирования основания по глубине с выделением зон слабого, средней плотности и плотного сложения грунтов.

Схема обработки результатов зондирования основания по глубине с выделением зон слабого, средней плотности и плотного сложения грунтов.

Представленная зависимость Р = f(H) позволяет выделить в глубине основания зоны слабого, средней плотности и плотного грунта, которые, как правило, соответствуют разным слоям грунта (см. схему). Такая интерпретация результатов исследований достаточно наглядна, позволяет выбрать надёжные слои грунта и, следовательно, обоснованно определиться с глубиной заглубления свай.

Следует подчеркнуть, что в настоящие время существуют современные автоматизированные установки по статическому испытанию грунтов на строительной площадке (см. видеоролик).

Такие установки, перемещаясь по строительной площадке, позволяют провести статическое зондирование большого количества точек, т.е. более подробно изучить грунты основания для будущего сооружения.
