Алексеев С.И.

Конструктивное усиление оснований при реконструкции зданий. Глава 3. Восстановление несущей способности основания при понижении отметки пола подвала и возможном уменьшении ширины подошвы фундамента




3.1. Постановка задачи

В ряде случаев реконструкции зданий возникают вопросы, связанные с необходимостью не только углубить существующий подвал, но с целью увеличения площадей вновь создаваемых подвальных помещений, выполнить подрезку краевых частей подошв существующих фундаментов. Выполнение подобного вида работ приводит к изменению расчётной схемы системы «фундамент-основание», а также вызывает увеличение напряжений под подошвой реконструируемых фундаментов. Вновь созданные искусственные изменения (вызванные, как правило, технологическими условиями) приводят к необходимости выполнения тщательного расчётного обоснования.

Такие расчётные обоснования, учитывающие работу основания с учётом двух предельных состояний, могут быть выполнены с использованием интернет сайта автора http://www.buildcalc.ru по программе http://www.buildcalc.ru/Calculations/Brnl/Default.aspx (расчёт размеров и осадки существующего или нового фундамента с учётом возможной нелинейной работы основания). Основной порядок расчёта и правила ввода по данной программе подробно изложены в § 1.1.1. данной монографии.

В качестве примера рассмотрим решение поставленной задачи по условиям ранее рассмотренного примера в § 2.3, но с дополнительным изменением – это подрезка краевых частей подошвы существующего фундамента, с целью увеличения площадей вновь создаваемых подвальных помещений. Схема данного фундамента для решения поставленной задачи представлена на рис. 3.1.

Как видно из представленной схемы (рис. 3.1.), особенностью реконструкции является срезка части подошвы фундамента с одной из его сторон. Такое решение, ассиметрично уменьшающие ширину подошвы фундамента с b=1,8 м до b1=1,6 м с одной стороны, приводит к созданию не симметричного фундамента, т.е. появлению в уровне подошвы фундамента дополнительного усилия в виде изгибающего момента (M) относительно центра тяжести подошвы, от действия вертикальной силы (N).

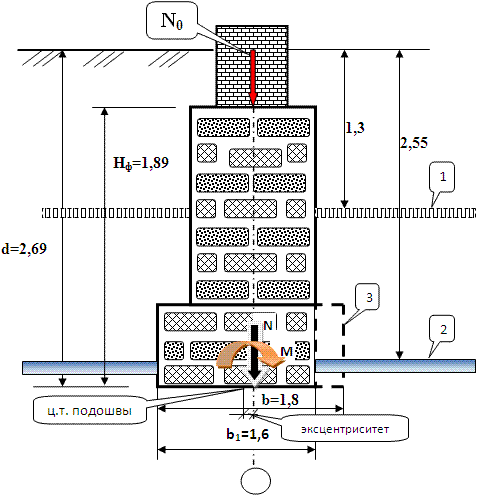

Схема поперечного сечения фундамента реконструируемого здания для расчётного обоснования возможности понижения отметки пола существующего подвала, и частичной подрезки подошвы фундамента.

Рис. 3.1. Схема поперечного сечения фундамента реконструируемого здания для расчётного обоснования возможности понижения отметки пола существующего подвала, и частичной подрезки подошвы фундамента.

1 – положение пола подвала до реконструкции здания; 2 – положение пола подвала после реконструкции здания. 3 - подрезка краевых частей подошвы существующего фундамента, с целью увеличения площадей вновь создаваемых подвальных помещений.
