Алексеев С.И.

Конструктивное усиление оснований при реконструкции зданий. Глава 2. Восстановление несущей способности основания при понижении отметки пола подвала




2.3.1. Пример использования программы Mathcad для расчёта необходимого количества микросвай усиления основания

Для определения необходимого количества конструктивных элементов - микросвай усиления основания, воспринимающих существующий дефицит нагрузки (188 кН – см. § 2.3), возникшей в результате проектируемого понижения пола подвала, воспользуемся методикой, изложенной в § 3.1[2].

Предварительно задаёмся размерами выштампованной микросваи (по условиям технологии её изготовления):

  • Длинна, ℓ =2,0м;
  • Диаметр, Ø=220мм;
  • Угол наклона к вертикали, α=30º

Микросвая будет расположена под углом наклона α=30º в основании, расчётные характеристики которого (с учётом I предельного состояния) определены в соответствии с таблицей «Данные по грунту» (рис.2.15).

Результаты данного решения с использованием программы (по ранее разработанной методике [2] (формула 2.14) (http://www.buildcalc.ru/Books/2009062801/Default.aspx)), составленной в системе «Mathcad», представлены на рис. 2.16.

Представленное решение, разработанное в системе «Mathcad», следует считать универсальным инструментом, поскольку позволяет достаточно быстро определить необходимое число микросвай усиления основания, меняя исходные данные в зависимости от условий решаемой задачи.

Пример программного решения по определению необходимого числа микросвай усиления основания (Mathcad)

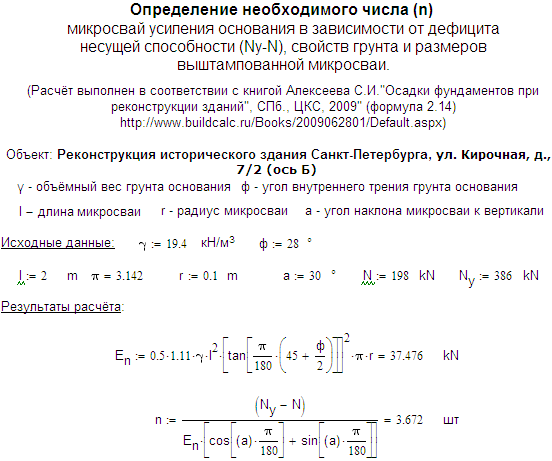

Рис. 2.16. Пример программного решения по определению необходимого числа микросвай усиления основания (Mathcad) в зависимости от размеров микросваи, грунтовых условий и дефицита несущей способности усиливаемого основания.

Полученное решение по необходимому числу микросвай (рис. 2.16) округляем до целого, т.е. принимает n=4.

Таким образом, существующие основание (пылеватые пески насыщенные водой) для восприятия проектируемой вертикальной нагрузки N=386 кН/м от ленточного фундамента (b=1,8 м), при проектном понижении пола подвала (см. ранее), должно быть усилено на одном метре четырьмя наклонными, под углом 30°к вертикали, выштампованными микросваями (с расчётными характеристиками – см. выше).

;Принципиальное решение по усилению основания для рассмотренного примера представлено на рис. 2.12. При этом в плане конструктивные элементы усиления основания – выштампованные микросваи должны располагаться в шахматном порядке с двух сторон подошвы фундамента, т.е. с шагом 0,3 м.

Следует подчеркнуть, что приведённый метод расчёта по определению необходимого числа конструктивных микросвай усиления основания, позволяет обоснованно, в зависимости от проектных (существующих) нагрузок, грунтовых условий, конструктивных условий углубления подвала, размеров фундаментов и геометрических размеров микросвай, выполнять расчёты с заданным коэффициентом надёжности, обеспечивая устойчивое состояние усиливаемых оснований.
