Алексеев С.И.

Применение выштампованных микросвай усиления основания реконструируемых зданий. Глава 4. Изменение модуля деформации основания усиленного выштампованными микросваями




Мониторинг осадки сооружений на усиленном основании

Снижение абсолютных и относительных осадок реконструируемых зданий, основания которых были усилены устройством выштампованных микросвай, подтверждается по результатам мониторинга, проводимого для конкретных объектов. Так, на рис. 4.4 представлены результаты абсолютных осадок и построены эпюры относительных осадок для реконструируемого здания по адресу: СПб., Васильевский остров, ул. Детская д., 28/ул. Канареечная д., 13.

Для данного здания (оздоровительного центра) проводилась реконструкция в виде надстройки двух этажей и углубления подвала.

Схема расположения реконструируемого здания с измеренными величинами абсолютных осадок и построенными эпюрами неравномерности осадок для реконструируемого здания по адресу: СПб., Васильевский остров, ул. Детская д., 28/ул. Канареечная д., 13.

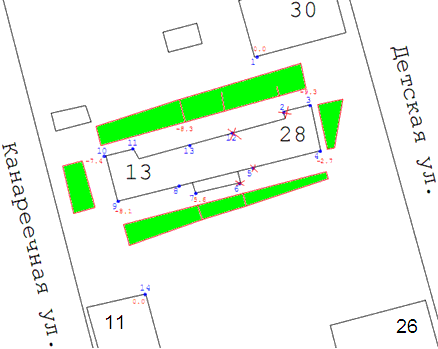

Рис. 4.4. Схема расположения реконструируемого здания с измеренными величинами абсолютных осадок и построенными эпюрами неравномерности осадок для реконструируемого здания по адресу: СПб., Васильевский остров, ул. Детская д., 28/ул. Канареечная д., 13.

После выполнения работ по усилению основания (пылеватый песок) данного здания выштампованными микросваями, по результатам мониторинга, проводимого по 14 установленным маркам, с 5.05.2007 г. по 28.03. 2008 г. величины абсолютных осадок составили 2,7…9,3 мм, что значительно меньше предельно допустимых значений для данного класса сооружения [1]. Следовательно, применённый метод усиления основания следует считать достаточно эффективным для практического применения.

Следует привести пример использования выштампованных микросвай усиления основания для реконструируемого здания (надстройка мансарды) по адресу: г. СПб., ул. Шаумяна д., 26 (рис. 4.5). Для данного здания, по результатам выполненных работ, проводился мониторинг за осадками не только для реконструируемого объекта, но также и для окружающей застройки. Так, на рис. 4.5 представлены результаты абсолютных осадок и построены эпюры относительных осадок по 32 маркам.

Схема расположения реконструируемого здания с измеренными величинами абсолютных осадок (включая окружающую застройку) и построенными эпюрами неравномерности осадок для реконструируемого здания по адресу: СПб., ул. Шаумяна д., 26

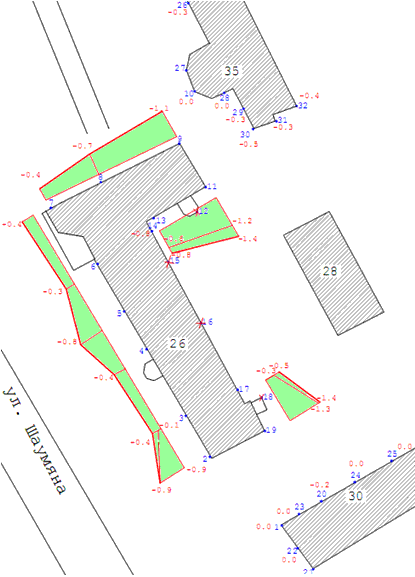

Рис. 4.5. Схема расположения реконструируемого здания с измеренными величинами абсолютных осадок (включая окружающую застройку) и построенными эпюрами неравномерности осадок для реконструируемого здания по адресу: СПб., ул. Шаумяна д., 26.

Геодезические наблюдения, проводимые на данном объекте в период с февраля по октябрь 2007 г. показали, что абсолютные осадки на реконструируемом здании составили 0,3…0,9 мм. Окружающая застройка получила осадки в пределах 0,3…0,5 мм. Очевидно, что данные деформации существенно меньше предельно допустимых величин [1] и потому вполне приемлемы, поскольку не окажут негативного влияния на надземные конструкции.

Выводы:

  1. Осадки основания, усиленные выштампованными микросваями, рассчитанные с использованием предложенной методики осреднения модуля деформации условного объёма грунта, имеют расхождения с результатами испытаний в пределах до15%, что можно считать вполне приемлемым для инженерного метода расчёта.
  2. Конструктивное решение по усилению грунтового основания в виде устройства выштампованных микросвай, даёт возможность расчётным способом прогнозировать изменение модуля деформации уплотнённого основания.
  3. Процесс развития осадок реконструируемых зданий на основаниях, закреплённых микросваями, может быть прогнозирован на стадии принятия проектных решений, критерием которых является величины абсолютных и относительных деформаций (по условиям ТСН 50-302-2004).
