Алексеев С.И.

Осадки фундаментов при реконструкции зданий. Глава 3. Разработка мероприятий по усилению оснований




Выштампованные микросваи

Одним из мероприятий конструктивного усиления грунтового основания под существующими фундаментами является устройство свай. В последнее время достаточно широкое распространение получают микросваи усиления, изготовляемые методом виброштампования.

Выштампованные микросваи обычно изготавливаются в следующем порядке:

  1. Пневмопробойником, в водонасыщенном глинистом основании, под подошвой существующих фундаментов, пробиваются скважины глубиной до 2,0 м и диаметром 135…200 мм.
  2. После извлечения пневмопробойника скважины засыпаются смесью щебня, перемешанного с цементом в соотношении 4:1. Сквозь выполненную засыпку скважины пробиваются пневмопробойником заново.
  3. Данная операция повторяется 5…10 раз в зависимости от состояния плотности окружающего глинистого грунта.

Выштампованные цементно-щебёночные микросваи выполняются обычно с двух сторон подошвы существующих ленточных фундаментов. Угол наклона свай составляет от 20° до 45° к вертикали.

Определив расчётом необходимое количество данных свай, а также их шаг (§ 2.4), можно получить проектное решение (рис. 3.11), которое позволяет существенно повысить несущую способность грунтового основания и, таким образом, приспособить основание к восприятию дополнительных нагрузок от реконструкции здания.

При выполнении подобного вида работ большое значение имеет качество их изготовления, которое должно в полной мере соответствовать проектному решению. Контроль качества изготовления свай может осуществляться как прямым способом – бурением тела свай и отбором кернов с последующим испытанием в лаборатории, так и косвенными методами. К таким методам следует отнести метод динамического зондирования грунта около свайного пространства (рис. 3.12). В результате представляется возможность определить степень уплотнения грунта около ствола сваи (§ 2.1.2).

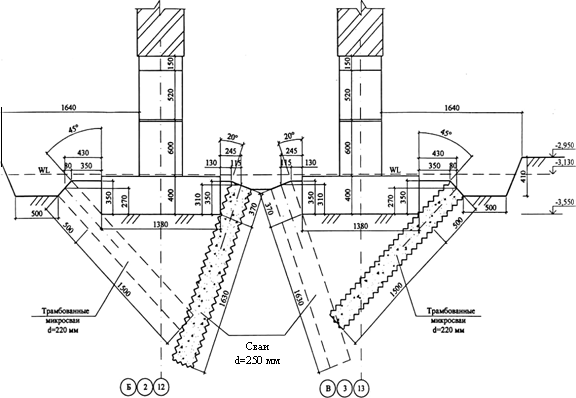

Пример проектного решения по устройству выштампованных микросвай усиления основания под внутреннюю стену реконструируемого здания.

Рис. 3.11. Пример проектного решения по устройству выштампованных микросвай усиления основания под внутреннюю стену реконструируемого здания.

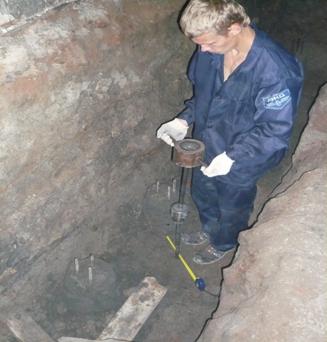

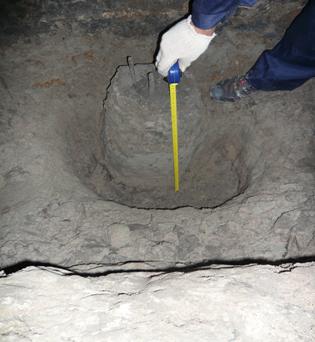

Фотографии проведения качества изготовления микросвай усиления основания, с использованием метода динамического зондирования и прямого метода измерения головы частично откопанной сваи.

Фотографии проведения качества изготовления микросвай усиления основания, с использованием метода динамического зондирования и прямого метода измерения головы частично откопанной сваи.

Рис. 3.12. Фотографии проведения качества изготовления микросвай усиления основания, с использованием метода динамического зондирования и прямого метода измерения головы частично откопанной сваи.

Следует подчеркнуть, что результаты контроля качества изготовления свай, а также их испытания статическим нагружением позволяют вносить оперативные изменения в разработанные проектные решения и, таким образом, осуществить реализацию метода интерактивного проектирования, отвечающего современным техническим требованиям геотехники.
