Алексеев С.И.

Осадки фундаментов при реконструкции зданий. Глава 3. Разработка мероприятий по усилению оснований




Шпунтовая стенка

Шпунтовое ограждение (стенка), как конструктивная мера по усилению основания, устраивается из подвала по внутреннему периметру всех несущих стен (фундаментов) для заглубляемых помещений реконструируемого здания. Погружение шпунта осуществляется обычно вдавливанием отдельных металлических элементов (швеллер, двутавр), которые по мере необходимости стыкуются сваркой.

В проектном решении подобного усиления должны быть рассмотрены все аспекты данного мероприятия (рис. 3.9, 3.10), при этом длина шпунта определяется расчётом по его устойчивости (§ 2.3).

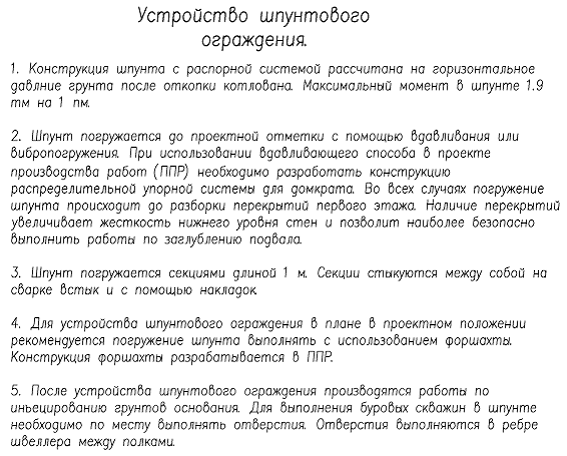

Пример перечня основных технологических операций, которые отражаются на первом листе проекта при устройстве шпунтового ограждения.

Рис. 3.9. Пример перечня основных технологических операций, которые отражаются на первом листе проекта при устройстве шпунтового ограждения.

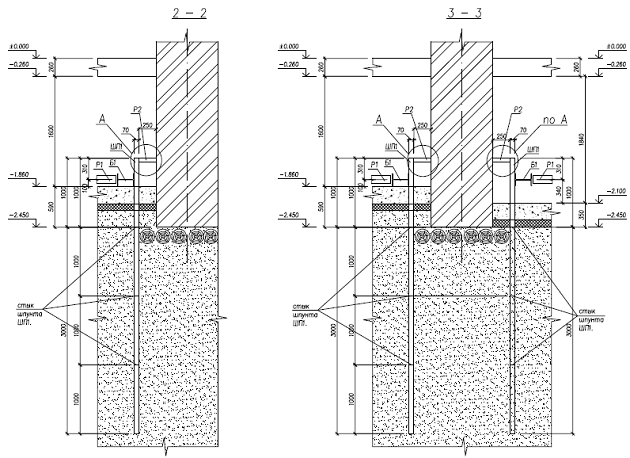

Пример проектного решения поперечного сечения фундаментов под наружную и внутреннюю стену реконструируемого здания с устройством конструктивного шпунтового ограждения при планируемом углублении подвала.

Рис. 3.10. Пример проектного решения поперечного сечения фундаментов под наружную и внутреннюю стену реконструируемого здания с устройством конструктивного шпунтового ограждения при планируемом углублении подвала.

Следует подчеркнуть, что решение по конструктивному шпунтовому ограждению должно сопровождаться устройством его надёжного крепления (распорки, анкера), а также возможностью выполнения данного вида работ в стеснённых условиях реконструируемого подвала. Часто данные решения сопровождаются последующими работами по закреплению грунтового основания.
