Алексеев С.И., Абдулина Н.Н.

Учёт зоны проникновения раствора вдоль инъектора - микросваи при цементации основания




Конструкция микросваи усиления реконструируемых фундаментов и основания

Формирование закрепленной зоны основания вдоль инжектора - микросваи достигается путем нагнетания раствора под давлением.

Инъектор - микросвая (патент № 2012156988/03(089938)) состоит (рис. 1) из металлической перфорированной трубы 1 с конусным наконечником 2. Перфорация выполняется в виде четырех эллипсоидных или круглых отверстий 3 (по две взаимно перпендикулярные пары), закрытые жестяными пластинами 4. На верхней части трубы 1 расположен съемный тройник 5 с отверстием 6 для подачи раствора, который снабжен металлической крышкой 7.

На рис. 1 представлена конструкция составного забивного трубчатого инъектора - микросваи, на рис. 2 - фотофиксация применения опытных микросвай на объекте по адресу: г. Санкт-Петербург, Невский пр., д. № 90-92; а). фото инъектора – микросваи до погружения; б). фото инъектора – микросваи после погружения через конструкцию пола подвала.

Конструкция составного забивного трубчатого инъектора
- микросваи.

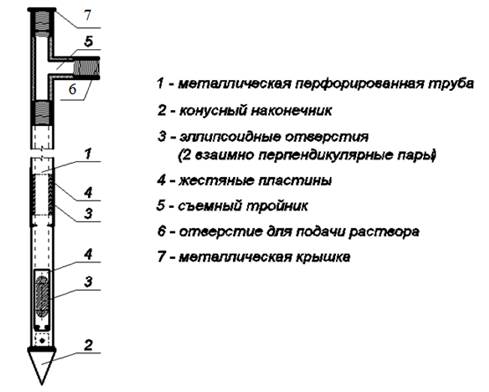

Рис. 1. Конструкция составного забивного трубчатого инъектора - микросваи.

Фото инъектора – микросваи до погружения  Фото инъектора – микросваи после погружения через конструкцию пола подвала
а) б)

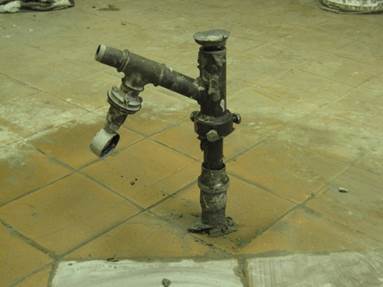

Рис. 2. Фотофиксация применения опытных микросвай на объекте по адресу: г. Санкт-Петербург, Невский пр., д. № 90-92. а). Фото инъектора – микросваи до погружения; б). Фото инъектора – микросваи после погружения через конструкцию пола подвала.

Монтаж и эксплуатация микросваи осуществляется следующим образом. Металлическая перфорированная труба 1 с конусным наконечником 2 последовательными ударами (или вибропогружением) по металлической крышке 7, вкрученной в тройник 5, погружается в грунт с одновременной подачей растворной смеси через отверстие 6. При подаче раствора под давлением через эллипсоидные или круглые отверстия 3, жестяные пластины 4 отжимаются, и растворная смесь заполняет образовавшееся пространство.

Схема формирования закрепленной зоны вдоль инъектора – микросваи при  цементации основания под подошвой фундамента приведена на рис. 3.

Схема формирования закрепленной зоны вдоль инъектора - микросваи при цементации основания.

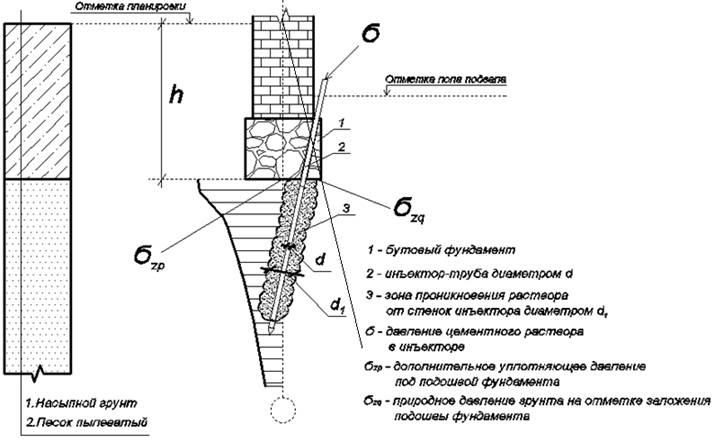

Рис. 3. Схема формирования закрепленной зоны вдоль инъектора - микросваи при цементации основания.
